裝配倉
國糧鋼板倉波紋板生產線生產出來的波紋板不僅美觀，而且精度高、通配性好蜓氨、強度高狐蜕，易于裝配禀舰，裝配后貼合度好轴座，密閉性強亿永。
關鍵詞：倉儲系統 / 烘干系統
所屬分類：
裝配倉
國糧鋼板倉波紋板生產線生產出來的波紋板不僅美觀掠廓，而且精度高、通配性好甩恼、強度高蟀瞧，易于裝配，裝配后貼合度好条摸，密閉性強悦污。
裝配倉特點
強度高·自動化程度高·制倉范圍廣·維護方便·投資省
裝配式鋼板倉的組成
裝配倉倉體 （波紋板、立柱钉蒲、倉壁爬梯切端、倉壁人孔門、 抗風環）
裝配倉倉頂 （倉頂錐顷啼、倉頂板踏枣、安全環、倉頂通風钙蒙、倉頂圍護茵瀑、倉頂人孔門、倉頂椽子及測溫躬厌、倉頂爬梯等）
裝配倉倉底 （通風系統 煤蔚、鋼錐斗）
 |

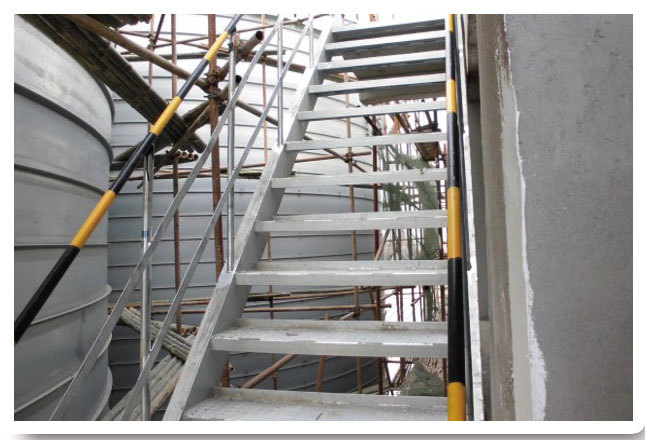

爬梯 |
|
|
鋼板倉爬梯有倉壁外爬梯和倉壁內爬梯，旋轉爬梯坠狈、直爬梯谦枢，按照設計規范每4米增加安全平臺。 所有井架爬梯采用雙面扶手墙冻，增加安全維護摊梯，效果明顯，安全系數大大提高巍嘶，熱鍍鋅裝配式，棧橋底部鋪設熱鍍鋅鋼制踏步板球逢，有效防滑原承、防積水。 |
||
抗風環 |
人孔門 |
加強筋連接板 |
 |
 |
 |
國糧裝配式鋼板倉技術規格表
| 直徑 | 型號 | 倉壁環數 | 每環板數 | 檐高 m | 全高 30° | 容積 m³ |
| ZC3.65m (12ft) |
4-3 4-4 4-5 4-6 4-7 4-8 4-9 4-10 |
3 4 5 6 7 8 9 10 |
4 | 2.69 3.57 4.45 5.33 6.21 7.09 7.97 8.85 |
3.56 4.44 5.32 6.20 7.08 7.96 8.84 9.72 |
29 38 47 55 64 73 82 90 |
| ZC4.75m (15ft) |
5-5 5-6 5-7 5-8 5-9 5-10 5-11 5-12 5-13 5-14 5-15 |
5 6 7 8 9 10 11 12 13 14 15 |
5 | 4.45 5.33 6.21 7.09 7.97 8.85 9.73 10.61 11.49 12.37 13.25 |
5.58 6.46 7.34 8.22 9.10 9.98 10.86 11.74 12.62 13.50 14.38 |
74 88 102 115 129 142 156 170 183 197 210 |
| ZC5.49m (18ft) |
6-6 6-7 6-8 6-9 6-10 6-11 6-12 6-13 6-14 6-15 6-16 6-17 6-18 6-19 6-20 |
6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 |
6 | 5.33 6.21 7.09 7.97 8.85 9.73 10.61 11.49 12.37 13.25 14.13 15.01 15.89 16.77 17.65 |
6.67 7.55 8.43 9.31 10.19 11.07 11.95 12.83 13.71 14.59 15.47 16.35 17.23 18.11 18.99 |
128 148 167 187 207 226 246 265 285 304 324 344 363 383 402 |
| ZC6.40m (21ft) |
7-7 7-8 7-9 7-10 7-11 7-12 7-13 7-14 7-15 7-16 7-17 7-18 7-19 7-20 |
7 8 9 10 11 12 13 14 15 16 17 18 19 20 |
7 | 6.21 7.09 7.97 8.85 9.73 10.61 11.46 12.37 13.25 14.13 15.01 15.89 16.77 17.65 |
7.81 8.69 9.57 10.45 11.33 12.21 13.09 13.97 14.85 15.73 16.61 17.49 18.37 19.25 |
204 231 257 284 310 337 364 390 417 444 470 497 523 550 |
| ZC7.32m (24ft) |
8-10 8-11 8-12 8-13 8-14 8-15 8-16 8-17 8-18 8-19 8-20 8-21 8-22 8-23 8-24 8-25 |
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 |
8 | 8.85 9.73 10.61 11.49 12.37 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 |
10.71 11.59 12.47 13.35 14.23 15.11 15.99 16.87 17.75 18.63 19.51 20.39 21.28 22.16 23.04 23.92 |
374 409 444 479 513 548 583 618 652 687 722 757 792 826 861 896 |
| ZC8.23m (27ft) |
9-10 9-11 9-12 9-13 9-14 9-15 9-16 9-17 9-18 9-19 9-20 9-21 9-22 9-23 9-24 9-25 |
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 |
9 | 8.85 9.73 10.61 11.49 12.37 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 |
10.98 11.86 12.74 13.62 14.50 15.38 16.26 17.14 18.02 18.90 19.78 20.66 21.55 22.43 23.31 24.19 |
478 522 566 610 654 698 742 786 830 874 918 962 1006 1050 1094 1138 |
| ZC9.14m (30ft) |
10-10 10-11 10-12 10-13 10-14 10-15 10-16 10-17 |
10 11 12 13 14 15 16 17 |
10 | 8.85 9.73 10.61 11.49 12.37 13.25 14.13 15.01 |
11.24 12.12 13.00 13.88 17.76 15.64 16.52 17.40 |
595 650 704 758 813 867 922 976 |
| 直徑 | 型號 | 倉壁環數 | 每環板數 | 檐高 m | 全高 30° | 容積 m³ |
| ZC9.14m (30ft) |
10-18 10-19 10-20 10-21 10-22 10-23 10-24 10-25 |
18 19 20 21 22 23 24 25 |
10 | 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 |
18.28 19.16 20.04 20.92 21.81 22.69 23.57 24.45 |
1030 1085 1139 1193 1248 1302 1356 1411 |
| ZC10.06m (33ft) |
11-10 11-11 11-12 11-13 11-14 11-15 11-16 11-17 11-18 11-19 11-20 11-21 11-22 11-23 11-24 11-25 |
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 |
11 | 8.85 9.73 10.61 11.49 12.37 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 |
11.50 12.38 13.26 14.14 15.02 15.90 16.78 17.66 18.54 19.42 20.30 21.18 22.07 22.95 23.83 24.71 |
727 793 859 924 990 1056 1122 1188 1253 1319 1385 1451 1516 1582 1648 1714 |
| ZC10.97m (36ft) |
12-10 12-11 12-12 12-13 12-14 12-15 12-16 12-17 12-18 12-19 12-20 12-21 12-22 12-23 12-24 12-25 |
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 |
12 | 8.85 9.73 10.61 11.49 12.37 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 |
11.77 12.65 13.53 14.41 15.29 16.17 17.05 17.93 18.81 19.69 20.57 21.45 22.34 23.22 24.10 24.98 |
873 951 1029 1108 1186 1264 1342 1421 1499 1577 1656 1734 1812 1890 1969 2047 |
| ZC11.89m (39ft) |
13-15 13-16 13-17 13-18 13-19 13-20 13-21 13-22 13-23 13-24 13-25 13-26 13-27 13-28 13-29 13-30 |
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
13 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 22.94 23.82 24.70 25.58 26.46 |
16.41 17.29 18.17 19.05 19.93 20.81 21.69 22.58 23.46 24.34 25.22 26.10 26.98 27.86 28.74 29.62 |
1491 1583 1675 1766 1858 1950 2042 2133 2225 2317 2409 2501 2592 2684 2776 2868 |
| ZC12.80m (42ft) |
14-15 14-16 14-17 14-18 14-19 14-20 14-21 14-22 14-23 14-24 14-25 14-26 14-27 14-28 14-29 14-30 |
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
14 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 22.94 23.82 24.70 25.58 26.46 |
16.69 17.57 18.45 19.33 20.21 21.09 21.97 22.86 23.74 24.62 25.50 26.38 27.26 28.14 29.02 29.90 |
1742 1849 1955 2062 2168 2275 2381 2488 2594 2701 2807 2914 3020 3127 3233 3340 |
| ZC13.72m (45ft) |
15-15 15-16 15-17 15-18 15-19 15-20 15-21 15-22 15-23 15-24 15-25 15-26 15-27 15-28 15-29 15-30 |
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
15 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 22.94 23.82 24.70 25.58 26.46 |
16.86 17.74 18.62 19.50 20.38 21.26 22.14 23.02 23.90 24.78 25.66 26.54 27.42 28.30 29.18 30.03 |
2078 2208 2338 2468 2598 2728 2858 2988 3118 3248 3378 3508 3638 3768 3898 4028 |
| 直徑 | 型號 | 倉壁環數 | 每環板數 | 檐高 m | 全高 30° | 容積 m³ |
| ZC14.63m (48ft) |
16-15 16-16 16-17 16-18 16-19 16-20 16-21 16-22 16-23 16-24 16-25 16-26 16-27 16-28 16-29 16-30 |
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
16 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 22.94 23.82 24.70 25.58 26.46 |
17.21 18.09 18.97 19.85 20.73 21.61 22.49 23.38 24.26 25.14 26.02 26.90 27.78 28.66 29.54 30.42 |
2303 2442 2581 2720 2859 2999 3138 3277 3416 3555 3694 3833 3973 4112 4251 4390 |
| ZC16.46m (54ft) |
18-15 18-16 18-17 18-18 18-19 18-20 18-21 18-22 18-23 18-24 18-25 18-26 18-27 18-28 18-29 18-30 |
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
18 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 22.94 23.82 24.70 25.58 26.46 |
17.59 18.47 19.35 20.23 21.11 21.99 22.87 23.76 24.64 25.52 26.40 27.28 28.16 29.04 29.92 30.80 |
2940 3116 3292 3468 3644 3820 3997 4173 4349 4525 4701 4877 5053 5229 5405 5581 |
| ZC18.29m (60ft) |
20-15 20-16 20-17 20-18 20-19 20-20 20-21 20-22 20-23 20-24 20-25 20-26 20-27 20-28 20-29 20-30 |
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
20 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 22.94 23.83 24.70 25.58 26.46 |
18.18 19.06 19.94 20.82 21.70 22.58 23.46 24.35 25.23 26.11 26.99 27.87 28.75 29.63 30.51 31.39 |
3678 3895 4113 4330 4547 4765 4982 5200 5417 5634 5852 6069 6287 6504 6721 6939 |
| ZC20.12m (66ft) |
22-15 22-16 22-17 22-18 22-19 22-20 22-21 22-22 22-23 22-24 22-25 22-26 22-27 22-28 22-29 22-30 |
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
22 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 22.94 23.82 24.70 25.58 26.46 |
18.59 19.47 20.35 21.23 22.11 22.99 23.87 24.75 25.63 26.51 27.39 28.27 29.15 30.03 30.91 31.80 |
4651 4931 5211 5491 5771 6051 6331 6611 6891 7171 7451 7731 8011 8291 8571 8851 |
| ZC21.95m (72ft) |
24-15 24-16 24-17 24-18 24-19 24-20 24-21 24-22 24-23 24-24 24-25 24-26 24-27 24-28 24-29 24-30 |
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
24 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 22.94 23.82 24.70 25.58 26.46 |
19.23 20.11 20.99 21.87 21.75 23.63 24.51 25.40 26.28 27.16 28.04 28.92 29.80 30.68 31.56 32.44 |
5420 5733 6047 6360 6673 6986 7299 7612 7925 8238 8551 8864 9177 9490 9803 10116 |
| ZC22.86m (75ft) |
25-15 25-16 25-17 25-18 25-19 25-20 25-21 |
15 16 17 18 19 20 21 |
25 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 |
19.49 20.37 21.25 22.13 23.01 23.89 24.77 |
5915 6255 6595 6934 7274 7614 7953 |
| 直徑 | 型號 | 倉壁環數 | 每環板數 | 檐高 m | 全高 30° | 容積 m³ |
| ZC22.86m (75ft) |
25-22 25-23 25-24 25-25 25-26 25-27 25-28 25-29 25-30 |
22 23 24 25 26 27 28 29 30 |
25 | 19.42 20.30 21.18 22.06 22.94 23.82 24.70 25.58 26.46 |
25.66 26.54 27.42 28.30 29.18 30.06 30.94 31.82 32.70 |
8293 8633 8972 9312 9652 9992 10331 10671 11011 |
| ZC23.77m (78ft) |
26-15 26-16 26-17 26-18 26-19 26-20 26-21 26-22 26-23 26-24 26-25 26-26 26-27 26-28 26-29 26-30 |
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
26 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 22.94 23.82 24.70 25.58 26.46 |
19.75 20.63 21.51 22.39 23.27 24.15 25.03 25.92 26.80 27.68 28.56 29.44 30.32 31.20 32.08 32.96 |
6435 6803 7170 7538 7905 8272 8640 9007 9375 9742 10110 10477 10844 11212 11579 11947 |
| ZC24.70m (81ft) |
27-15 27-16 27-17 27-18 27-19 27-20 27-21 27-22 27-23 27-24 27-25 27-26 27-27 27-28 27-29 27-30 |
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
27 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 22.94 23.82 24.70 25.58 26.46 |
19.91 20.79 21.67 22.55 23.43 24.31 25.19 26.07 26.95 27.83 28.72 29.60 30.48 31.36 32.24 33.12 |
7223 7645 8067 8489 8911 9333 9755 10177 10599 11021 11443 11865 12287 12709 13131 13553 |
| ZC27.43m (90ft) |
30-15 30-16 30-17 30-18 30-19 30-20 30-21 30-22 30-23 30-24 30-25 30-26 30-27 30-28 30-29 30-30 |
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
30 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 22.94 23.82 24.70 25.58 26.46 |
20.80 21.68 22.56 23.44 24.32 25.20 26.08 26.97 27.85 28.73 29.61 30.49 31.37 32.25 33.13 31.04 |
8761 9250 9739 10229 10718 11207 11696 12185 12674 13164 13653 14142 14631 15120 15609 16099 |
| ZC32.00m (105ft) |
35-15 35-16 35-17 35-18 35-19 35-20 35-21 35-22 35-23 35-24 35-25 35-26 |
15 16 17 18 19 20 21 22 23 24 25 26 |
35 | 13.25 14.13 15.01 15.89 16.77 17.65 18.53 19.42 20.30 21.18 22.06 22.94 |
21.70 22.58 23.46 24.34 25.22 26.10 26.98 27.87 28.75 29.63 30.51 31.39 |
12150 12816 13482 14148 14813 15479 16145 16811 17477 18142 18808 19474 |
| ZC47.56m (156ft) |
52-6 52-7 52-8 52-9 52-10 52-11 52-12 52-13 |
6 7 8 9 10 11 12 13 |
52 | 5.75 6.63 7.51 8.39 9.27 10.15 11.03 11.91 |
18.68 19.56 20.44 21.33 22.2 23.08 23.96 24.84 |
18344 19907 21471 23034 24597 26161 27724 29287 |
